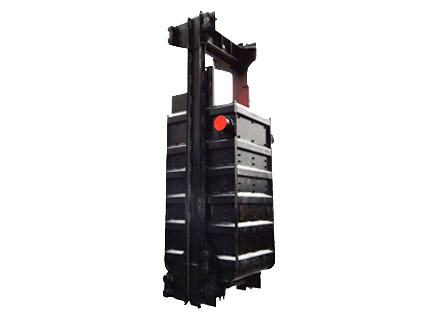

立井单绳箕斗

  立井单绳箕斗多用于中小型矿井和浅井。中国煤矿使用的立井单绳提煤箕斗按名义载重量定型，有3、4、6、8t四种。主要由框架、斗箱、闸门、悬挂装置、导向装置和顶棚等组成。框架是箕斗结构的主体，用型钢及钢板制造。斗箱用于装载煤炭，用钢板制造，斗箱上部为装煤口，装煤口下设有可调节的溜煤板，以调整斗箱内落煤点的位置。斗箱的下部为卸煤口，考虑煤炭装卸对底板的冲击和磨损，在底板上装有附加衬板。闸门是控制箕斗卸载的重要部件，要求动作可靠，卸载快。

  单绳箕斗的闸门主要有曲轨连杆下开 闸门和侧底卸扇形闸门两种结构形式。曲轨连杆下开 闸门处于正常关闭状态时，连杆**线与垂直位置成一夹角形成自锁。当箕斗上提接近卸载位置时，闸门上 卸载滚轮进入卸载曲轨，在曲轨作用下打开闸门。煤卸完后，箕斗下放，卸载滚轮沿卸载曲轨退出，将闸门关 闭并达到闭锁位置。这种型式闸门机构简单、打开闸门省力、对井架作用力小、卸载曲轨短，但有时由于卸煤不净造成闭锁装置失灵，闸门可能在提升过程中自行打开，造成事故。侧底卸扇形闸门的开启是靠箕斗上提接近卸载位置时，滚轮进入卸载曲轨，通过连杆操纵扇形闸门打开，同时将簸箕底板伸出卸载。

  卸完后箕斗下放，滚轮逐渐退出曲轨，扇形闸门靠自重落下带动簸箕底板返回。这种型式闸门投资少，便于维护，曾普遍使用于中国煤矿，但打开闸门时井架受力较大，卸载撒煤较多，现在新井建设中已很少使用。它在斗箱上口部位的框架上焊有活动盖板，盖板一端用销轴与斗箱口的侧板铰接，一般活动盖板呈倾斜位置，在装煤时起挡煤作用，必要时可将活动盖板放下封住斗 箱上口，用以升降人员、材料和设备。顶棚是用型钢和钢板**的结构，安装于框架顶盖上，起防止淋水和安 全保护作用，以便维修人员站在顶盖上进行调绳和检查罐道
